FEM (sonlu elemanlar) analizi nedir, ANSYS ile yapısal dayanım analizi süreci nasıl işler? Mesh yakınsaması ve sonuç doğrulama adımlarıyla birlikte inceliyoruz.
Sonlu Elemanlar Yöntemi (Finite Element Method – FEM), karmaşık geometrideki bir parçayı veya yapıyı çok sayıda küçük ve basit elemana (mesh) bölerek, bu elemanlar üzerinden yapının tamamının mekanik davranışını sayısal olarak hesaplama yaklaşımıdır. Statik yük analizi, titreşim (modal analiz), burkulma, yorulma (fatigue) ve termal analiz gibi birçok mühendislik probleminin çözümünde kullanılır.
Bir parçanın fiziksel prototipini üretmeden önce FEM analizi yapmak, tasarımdaki zayıf noktaların erken aşamada tespit edilmesini sağlar. Bu sayede hem geliştirme süresi kısalır hem de gereksiz malzeme ve imalat maliyetlerinin önüne geçilir.
ANSYS gibi bir CAE yazılımıyla yapısal dayanım analizi tipik olarak şu adımlarla ilerler: geometrinin analiz için sadeleştirilmesi, malzeme verisinin (elastisite modülü, akma dayanımı vb.) tanımlanması, mesh oluşturulması, sınır şartları ve yük senaryolarının tanımlanması, çözümün koşturulması ve son olarak gerilme, deformasyon ve güvenlik faktörü gibi sonuçların değerlendirilmesi. ANSYS Workbench içinde Static Structural modülü FEM tabanlı yapısal analiz için, Fluent/CFX modülleri ise CFD (hesaplamalı akışkanlar dinamiği) analizleri için kullanılır.

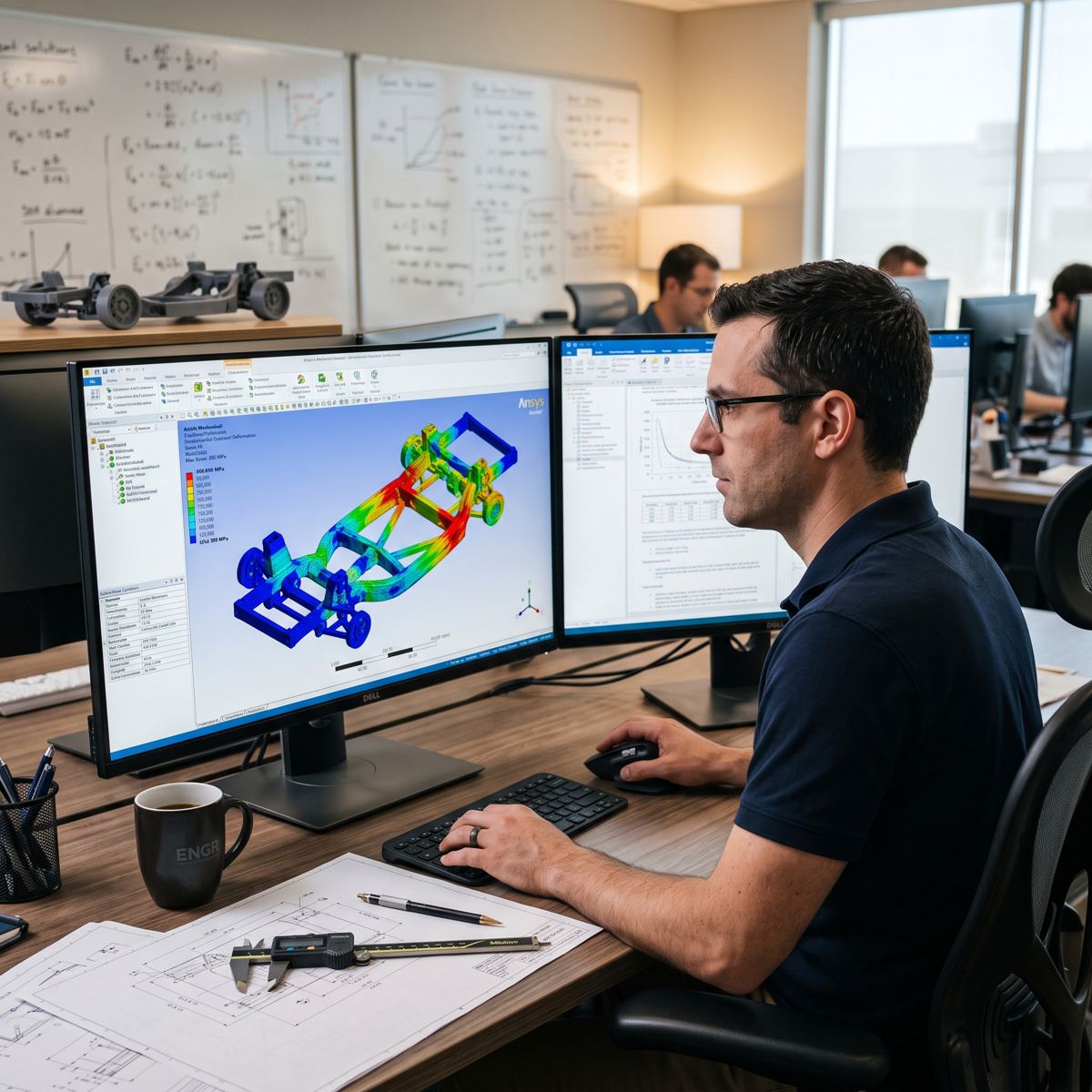

ANSYS'te bir şasi modelinin gerilme dağılımı (renk skalası) ve deformasyon sonuçları
FEM sonuçlarının güvenilirliği doğrudan mesh kalitesine ve yoğunluğuna bağlıdır. Mesh sıklaştırıldıkça (eleman boyutu küçüldükçe) sonuç değişimi belirli bir eşiğin (genellikle %2-3) altına düşüyorsa, çözümün mesh bağımsız olduğu kabul edilir. Kritik mühendislik kararlarında, ASME V&V 10 ve NAFEMS gibi doğrulama ve onaylama (Verification & Validation) kılavuzlarına uygun şekilde sonuçların fiziksel test verileriyle karşılaştırılması önerilir.
