Sac levha tasarımında DFM (üretilebilirlik) nedir? Büküm payı, K-faktörü, minimum büküm yarıçapı ve kaynak açısından dikkat edilmesi gereken maliyet optimizasyonu kriterleri.
DFM (Design for Manufacturing – Üretilebilirlik Odaklı Tasarım), bir sac levha parçasının tasarım aşamasında üretim yöntemi, maliyet ve üretilebilirlik kriterleri göz önünde bulundurularak geliştirilmesi yaklaşımıdır. Sac levha özelinde DFM değerlendirmesi ne kadar erken yapılırsa, büküm, kesim ve kaynak aşamasında karşılaşılabilecek sorunların tasarım değişikliğiyle giderilme maliyeti o kadar düşük olur.

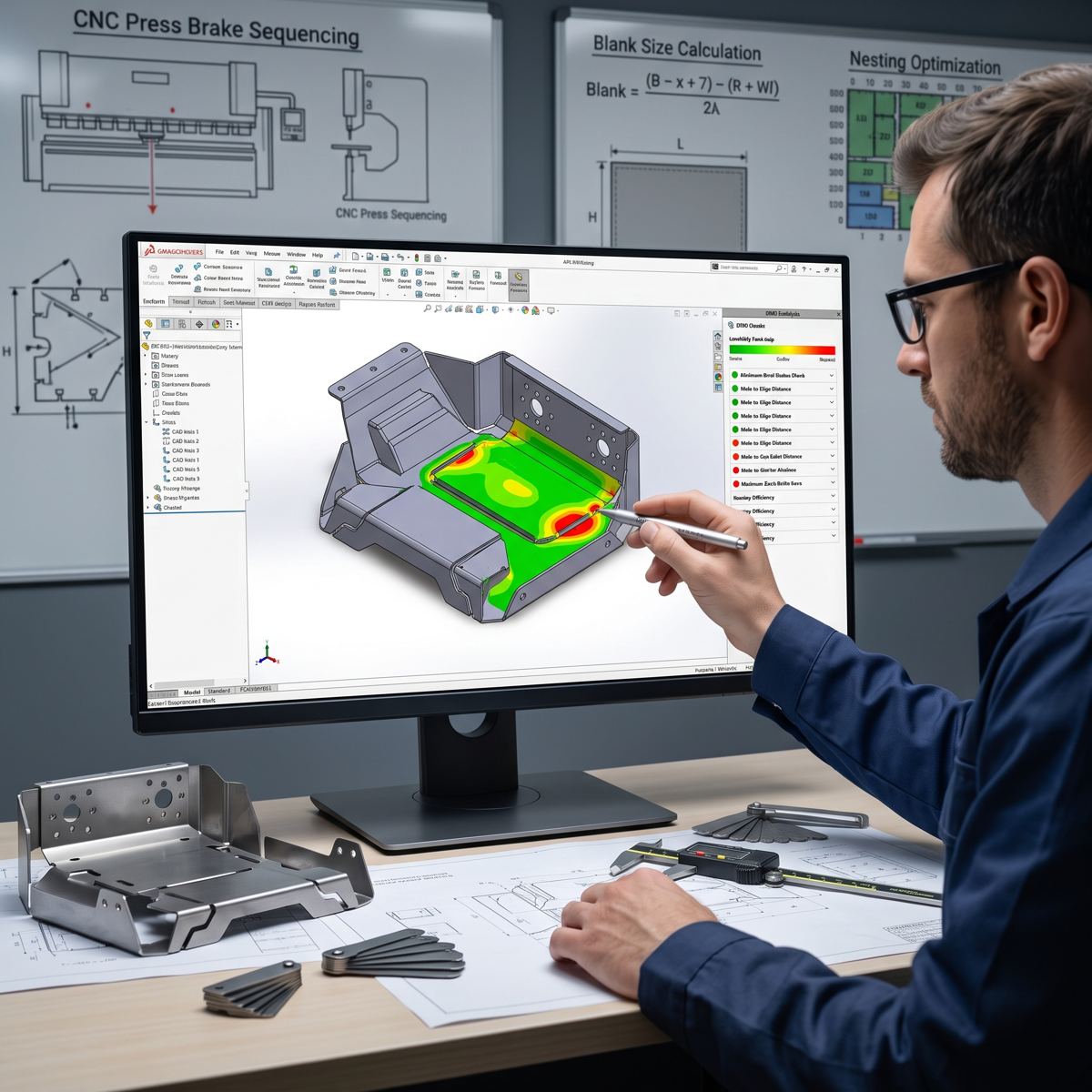

Sac levha parçada DFM kontrolü: delik-kenar mesafesi analizi, büküm sıralaması ve açınım hesabı
Büküm payı (Bend Allowance – BA), büküm bölgesindeki nötr eksenin kavisli uzunluğudur ve açınım hesabına eklenir: Açınım = A + B + BA. K-faktörü ise sac kalınlığı içindeki nötr eksenin iç büküm yüzeyine olan uzaklığının sac kalınlığına oranıdır ve 0 ile 1 arasında değer alır. Malzeme türüne göre tipik K-faktörü değerleri: yumuşak çelikler için 0,33–0,38, genel amaçlı kullanımda 0,44, paslanmaz ve sert çelikler için 0,44–0,50 aralığındadır (kesinlik için malzeme kataloğu veya CAM yazılımı ile doğrulanmalıdır).
Minimum büküm yarıçapı, sac malzemenin çatlamadan veya hasar görmeden bükülebileceği en küçük yarıçaptır ve sac kalınlığı (t) ile malzeme türüne bağlıdır:
Bu değerler genel mühendislik pratiğine dayanan tipik aralıklardır; kritik uygulamalarda malzeme kataloğu ile doğrulanması önerilir.
Sac levha parçalarda kaynak ağzına erişilebilirlik, kaynak sırasında oluşan ısı girdisinin neden olabileceği deformasyon riski ve delik/kenar mesafelerinin büküm ve kesim toleranslarına uygun bırakılması, tasarım aşamasında değerlendirilmesi gereken temel kriterlerdendir. Bu detaylar imalat sonrası düzeltmesi maliyetli hatalara yol açabileceğinden, tasarım ve üretim ekipleri arasında erken işbirliği gerektirir.
Bir tasarım hatasının düzeltme maliyeti, üretim sürecinde ilerledikçe katlanarak artar: tasarım aşamasında ücretsize yakın bir değişiklik, kalıp veya takım hazırlandıktan sonra ciddi maliyetlere dönüşebilir. Bu nedenle DFM, tek seferlik bir kontrol değil; tasarım, analiz ve üretim ekipleri arasında sürekli bir işbirliği sürecidir.
